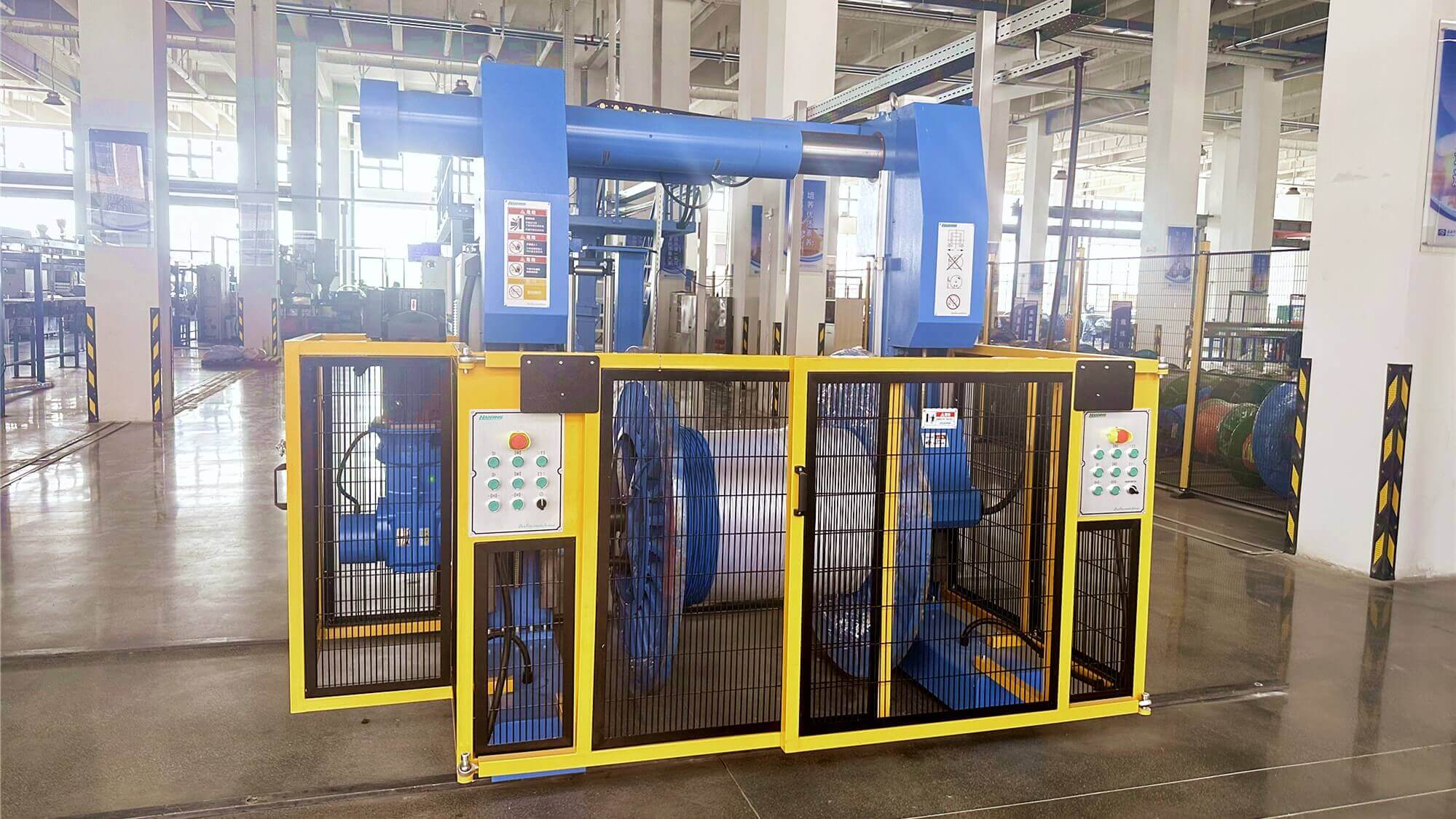

PPO 龍門放線架PTU 龍門收線架

?

一、設備用途 :

主要用于各類線纜生產設備的收排線和放線。

二、結構特點 :

1、采用優質鋼板折彎焊接機架，優質無縫鋼管組成開合套管式 結構，外形美觀，堅實耐用。

2、無軸式開合機構，雙升降系統，裝卸線盤不用吊車。

3、整機連同纜盤在地軌上行走收排線，實現了線纜對中收排、 放線，電纜在收、放線中不產生橫向彎曲變形。

4、龍門式地軌行走有效利用空間有利于實現雙收、雙放。

5、收線電機采用 Z4 直流電機或變頻電機驅動，可配有 2-4 檔齒輪變速箱，亦可選用本公司獨特設計的主、伺服齒輪箱以 滿足不同工藝生產的需要。

6、放線設有機械摩擦張力、磁粉制動器控制張力、磁粉制動器+ 齒輪箱阻尼張力、摩擦盤 + 空壓蝶式制動器 + 精密電子比例氣壓調壓閥控制張力等多種形式供用戶選用。

7、排線電機可采用變頻電機或交流伺服電機驅動。排線采用電 腦數顯排線控制儀或 PLC 可編程控制器 + 西門子文本聯合控制按輸入線徑和纜盤尺寸實現自動跟蹤排線與生產線同步運行。

8、本機電控留有外部通訊接口，能方便地與各類生產線主機實 現聯控。并設有速度收線，恒張力收線 ; 被動放線; 主動放線; 被動放線。

9、根據不同用途設有單立柱、雙立柱等多種結構供用戶選擇。
