ACP-350自動成軸 ( 成盤 ) 纏繞生產線

?

ACP-350D 是為圓形或扁平電纜進行卷軸而開發的， 直徑從 2.5 - 5mm 到 14mm

雙頭自動成圈以及伸縮包帶裝置

? 線圈線纜長度精確度 +/- %0.15

? 線軸的外徑和高度具有一定的柔韌性

? 電纜絕緣測試和塊狀檢測器 ( 選配 )

? 西門子 SIMOTION 集成自動化技術

ACP-1600 馬達放線

? 卷軸直徑上限：1600mm

? 卷軸直徑下限： 630mm

? 卷軸重量上限：3 噸線軸退出輸送機

適用線圈尺寸

? 線圈內徑：80 mm

? 線圈外徑：160-350mm

? 線圈高度：50-250 mm

? 線軸材料：紙板，金屬或塑料

氣動控制臥式儲線器

? 儲線容量大約為 60 米

? 精確張力控制

? 緊湊設計

重要！

電纜固定到線軸上，ACP-400 不需要使用特殊帶膠的彈性聚乙烯膜。ACP-400 使用標準的聚乙烯拉伸膜：寬度 60mm，厚度 20-22 微米，

長度大約 80-100 米每卷， 用來固定線圈。

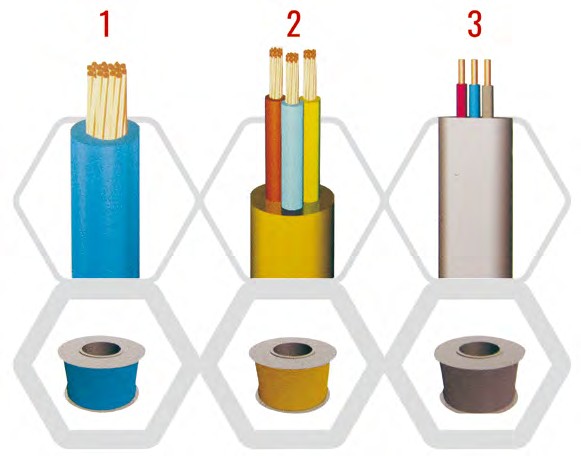

1. 剛性柔性或多股絕緣絞合的單芯線成圈使用的橫截面為 1.5 mm² - 6mm²

2. 柔性或剛性多芯電纜成圈使用的橫截面為 2 x 0.75mm² - 4 x 2.5mm²

3. 扁平成對線的橫截面為 2 x 1+1mm² - 2 x 4+2.5mm²
