ACP-240 雙頭自動成軸 ( 成盤 )、成圈包裝生產線
?
ACP-240 雙機頭自動成軸 ( 成盤 )、成圈包裝線是為單芯線和短長度成圈的多芯線 ( 如 5-25 米 ) 的高速成圈或成軸而設計的。
雙頭自動成圈 / 收線以及伸縮包帶裝置
? 線圈線纜長度精確度 +/- %0.15
? 提高了成纜功能
? 柔韌的線軸類型
? 電纜絕緣測試和塊狀檢測器 ( 選配 )
? 西門子 SIMOTION 集成自動化技術
ACP-1600 馬達放線
? 卷軸直徑上限：1600mm
? 卷軸直徑下限： 630mm
? 卷軸重量上限：3 噸
ACP-400 伸縮膜裝置
? 長使用壽命的熱膜裁切裝置
? 較小的能耗
? 在伸縮爐里提高了空氣的分散，獲得較好的伸縮質量
適用線圈尺寸
? 線圈外徑：下限 130mm， 上限 230mm
? 線圈內徑：150 mm
? 線圈高度：20-90 mm
適用線軸尺寸
? 線軸外徑：下限 160 mm， 上限 230mm
? 線軸外徑：30-100 mm
? 線軸高度：50-90 mm
? 線軸材料：紙板，金屬或塑料
氣動控制臥式儲線器
? 儲線容量大約為 60 米
? 精確張力控制
? 緊湊設計
重要！
通過拉伸把電纜固定到線軸或線圈上，ACP-240 不使用特殊的帶膠的彈性聚乙烯膜。ACP-400 使用標準的聚乙烯拉伸膜：寬度 60mm - 100mm，厚度 20-22 微米，長度大約 80-100 米。

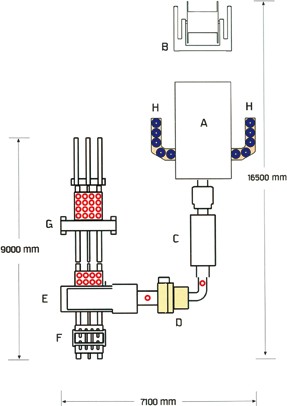

A. 雙頭成圈裝置
B. 馬達放線裝置
C. 伸縮膜裝置
選配部分
D. 多線圈分組裝置
E. 線圈 / 線軸堆疊裝置
F. 空托盤庫
G. 托盤伸縮包帶裝置
H. 空線軸進給輸送機

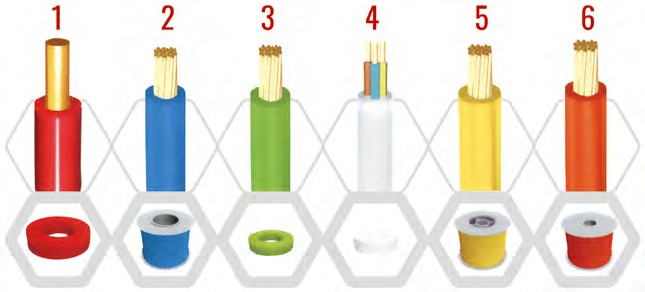

1. 剛性柔性或多股絕緣絞合的單芯線成圈使用的橫截面為 0.75 mm2 - 6 mm2
2. 5.6 柔性，剛性或多芯電纜成圈使用的橫截面為 0.75 mm2 - 6 mm2
3. 剛性，柔性或多股絕緣單芯線線軸的橫截面為 0.75mm2 - 6 mm2
4. 柔性或剛性多芯電纜短長度成纜的橫截面為 2x0.75 mm2 - 3x1.5 mm2
線速度
100 米的電纜，每分鐘完成 5 卷
100 米的電纜，每分鐘可以完成 3.5 線軸

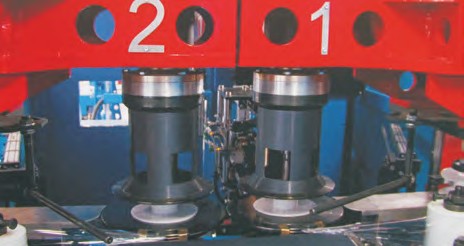

多功能纏繞機頭
收線成圈操作和短長度成圈 (5-25 米 ) 在相同的
良好的伸縮包帶質量以及帶伸縮膜的電纜機頭上進行
